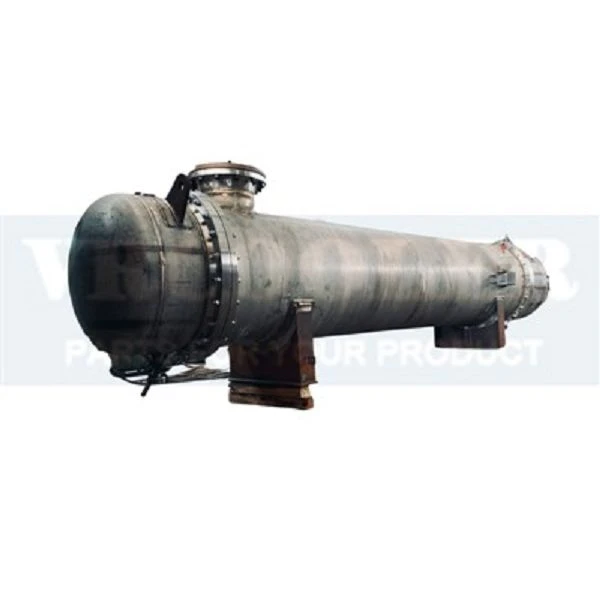

Кожухотрубный конденсатор
Кожухотрубные конденсаторы имеют прочный корпус, содержащий ряд высокопроизводительных трубок, обеспечивающих превосходную эффективность теплопередачи. Система перегородок оптимизирует поток охлаждающей среды, обеспечивая оптимальное рассеивание тепла даже в сложных условиях. Разработанный с учетом универсальности, он может работать с широким спектром технологических жидкостей и охлаждающих сред, что делает его универсальным вариантом для различных отраслей.
Внедрение продукции
почему выбрали нас
Профессиональный опыт дизайна
Для стандартной модели мы можем предоставить охладители по номеру детали; Для индивидуального дизайна, различного дизайна для разных потребностей мы можем предложить вам лучшие решения.
Идеальное послепродажное обслуживание
Всем сердцем обеспечивает послепродажное обслуживание для обычных клиентов.
Профессиональная команда
Мы команда, мы семья, мы работаем добросовестно в обмен на ваше доверие.
Получайте удовольствие от предоставления клиентоориентированных услуг
Обеспечьте первоочередное обслуживание клиентов, ваше удовлетворение является нашей целью обслуживания.
Что такое кожухотрубный конденсатор
Кожухотрубные конденсаторы имеют прочный корпус, содержащий ряд высокопроизводительных трубок, обеспечивающих превосходную эффективность теплопередачи. Система перегородок оптимизирует поток охлаждающей среды, обеспечивая оптимальное рассеивание тепла даже в сложных условиях. Разработанный с учетом универсальности, он может работать с широким спектром технологических жидкостей и охлаждающих сред, что делает его универсальным вариантом для различных отраслей.
Кожухотрубный конденсатор был тщательно спроектирован для длительного срока службы, а его прочная конструкция может выдерживать различные колебания давления и температуры, что сводит к минимуму необходимость технического обслуживания. Очистка и замена трубопроводов просты, что обеспечивает стабильную производительность и длительный срок службы продукта.
Похожий продукт
Кожухотрубный испаритель, также известный как трубчатый теплообменник. Закрыта в оболочке стенкой пучка труб как теплообменная поверхность теплообменника пристенного типа. Эта конструкция теплообменника представляет собой относительно простую и надежную работу, доступна в производстве различных конструкционных материалов (в основном металлических материалов), может использоваться при высоких температурах и высоких давлениях и в настоящее время является наиболее широко используемым типом. Кожухотрубный теплообменник важное оборудование для нефтехимической, электроэнергетической и других отраслей промышленности.
Пластинчатый и кожуховый теплообменник
Пластинчатый и кожуховый теплообменник представляет собой группу пластинчатых листов, состоящую из пластинчатой балки и двух частей кожуха. Группа пластин сваривается аргонодуговой или плазменной сваркой.
Теплообменник пластинчатого и кожухообразного типа имеет высокую эффективность теплопередачи, небольшую разницу температур на конце, высокую термостойкость, устойчивость к высокому давлению, хорошие характеристики уплотнения, низкий перепад давления, небольшую занимаемую площадь, безопасную и надежную, компактную конструкцию, оба пластинчатых теплообменника. и преимущества кожухотрубного теплообменника, это новый тип высокоэффективного теплообменника.
Кожухотрубные конденсаторы — высокоэффективная технология теплообмена, разработанная для обеспечения превосходной производительности в широком диапазоне применений. Кожухотрубные конденсаторы Vrcooler имеют прочный корпус, содержащий ряд высокопроизводительных трубок, обеспечивающих превосходную эффективность теплопередачи.
Кожухотрубный теплообменник является наиболее широко распространенным типом теплообменников на нефтеперерабатывающих заводах и других крупных химических процессах.
приложения с более высоким давлением.
Этот тип теплообменника состоит из корпуса (большого сосуда под давлением) с пучком трубок внутри него. Одна жидкость проходит по трубкам, а другая жидкость течет по трубкам (через оболочку) для передачи тепла между двумя жидкостями.
Простая конструкция кожухотрубного теплообменника делает его идеальным решением для охлаждения для широкого спектра применений. Основное применение кожухотрубных теплообменников из нержавеющей стали — охлаждение гидравлической жидкости и масла в двигателях, трансмиссиях и гидравлических агрегатах. При правильном выборе материалов их также можно использовать для охлаждения или нагрева других сред, например, воды в бассейне или наддувочного воздуха.
Основное преимущество использования кожухотрубных теплообменников заключается в том, что их часто легко обслуживать.
Преимущества кожухотрубного конденсатора
Хорошая теплопередача:Благодаря использованию тонкостенного стального корпуса эффект теплопередачи хороший, а использование воды в качестве охлаждающей среды может значительно снизить температуру конденсатора. Этот тип теплообменника имеет небольшие габариты и легкий вес, что облегчает его монтаж и демонтаж.
Вертикальная установка, небольшая занимаемая площадь:Кожухотрубный конденсатор может быть установлен вертикально, занимает небольшую площадь и может быть установлен на открытом воздухе, не занимает места в помещении.
Сильная коррозионная стойкость:Использование корпуса из нержавеющей стали, а также в процессе сварки с использованием аргонодуговой сварки, что обеспечивает высокую коррозионную стойкость. Простая и компактная конструкция, хорошие характеристики герметизации и другие характеристики также делают его пригодным для химического производства в различных случаях нагрева или охлаждения агрессивных сред.
Охлаждающая вода течет прямо сверху вниз:Ржавчину и грязь легко удалить, при чистке не нужно останавливать работу оборудования, а качество охлаждающей воды не требует высокого.
Горизонтальное размещение, многоходовой поток воды:Высокая скорость потока, разница температур между импортом и экспортом воды, может уменьшить количество охлаждающей воды. Температура охлаждающей воды в 4-6 градусах, коэффициент теплопередачи выше вертикального. Компактная конструкция, небольшая занимаемая площадь.
Простая конструкция, простота изготовления:Кожухотрубный конденсатор с высокой теплопроводностью, простой конструкции, прост в изготовлении. Коэффициент теплопередачи может достигать 800 ккал/(м²-ч-градус) при скорости потока воды 1–2 м/с.
Кожухотрубный конденсатор по эксплуатационным соображениям
Организация потока
В кожухотрубном конденсаторе существует два основных типа организации потоков: параллельный поток и противоток. Параллельный поток — это когда хладагент и охлаждающая вода движутся в одном направлении, а противоток — когда они текут в противоположных направлениях.
Параллельный поток обычно используется в ситуациях, когда охлаждающая вода значительно холоднее хладагента, поскольку это обеспечивает более эффективную передачу тепла. Однако это может привести к более высокому перепаду давления и может подходить не для всех применений.
С другой стороны, противоток лучше подходит для ситуаций, когда охлаждающая вода лишь немного холоднее хладагента. Это приводит к более низкому перепаду давления, но может быть не столь эффективным при передаче тепла.
Падение давления
Падение давления является важным фактором при эксплуатации кожухотрубного конденсатора. Это относится к снижению давления, которое происходит при прохождении хладагента и охлаждающей воды через систему.
Высокий перепад давления может привести к снижению эффективности и увеличению энергопотребления. Это также может привести к повреждению системы с течением времени. Поэтому важно следить за тем, чтобы падение давления удерживалось в допустимых пределах.
Существует несколько факторов, которые могут способствовать падению давления, включая скорость потока хладагента и охлаждающей воды, диаметр и длину трубок. Тщательно учитывая эти факторы и соответствующим образом проектируя систему, можно свести к минимуму падение давления и обеспечить оптимальную производительность.
Принципы теплопередачи кожухотрубного конденсатора
Конденсационная теплопередача
В кожухотрубном конденсаторе пар конденсируется на внешней поверхности трубок, отдавая тепло охлаждающей воде, текущей внутри трубок. Теплопередача при конденсации представляет собой сложный процесс, включающий передачу скрытого тепла и явного тепла. Скрытая теплопередача происходит, когда пар переходит в жидкость, тогда как явная теплопередача происходит из-за разницы температур между паром и охлаждающей водой.
Скорость конденсационной теплопередачи зависит от нескольких факторов, включая физические свойства пара и охлаждающей воды, геометрию конденсатора и скорость потока пара и охлаждающей воды. Эти факторы также влияют на коэффициент теплопередачи, который является мерой эффективности процесса теплопередачи.
Общий коэффициент теплопередачи
Общий коэффициент теплопередачи (U) является мерой общей эффективности процесса теплопередачи в кожухотрубном конденсаторе. Он учитывает сопротивление теплопередаче как на стороне пара, так и на стороне охлаждающей воды конденсатора. Общий коэффициент теплопередачи рассчитывается по следующему уравнению:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Где h_i и h_o — коэффициенты теплопередачи на стороне пара и охлаждающей воды соответственно, t_i и t_o — толщины стенки трубы и оболочки, k — теплопроводность материала трубы.
В целом, более высокий общий коэффициент теплопередачи указывает на более эффективный процесс теплопередачи, что приводит к меньшему размеру конденсатора и снижению энергопотребления. Поэтому важно оптимизировать конструкцию конденсатора для достижения максимально возможного общего коэффициента теплопередачи.
Кожухотрубный конденсатор для обслуживания и очистки
Засорение и накипь
Загрязнение и накипь являются распространенными проблемами, которые могут возникнуть в кожухотрубных системах конденсатора и могут привести к снижению эффективности, увеличению затрат на электроэнергию и потенциальному повреждению оборудования. Засорение – это скопление грязи, мусора и других веществ на поверхности трубок, а накипь – это накопление минеральных отложений на стенках трубок.
Для предотвращения загрязнения и накипи необходимо регулярное техническое обслуживание и очистку. Это может включать проверку системы на наличие признаков загрязнения или накипи и выполнение графика очистки в зависимости от серьезности отложений. В некоторых случаях для удаления стойких отложений может потребоваться химическая обработка.
Методы очистки
Существует несколько методов очистки, которые можно использовать для удаления загрязнений и накипи из кожухотрубных систем конденсатора. К ним относятся механическая очистка, химическая очистка и очистка водой под высоким давлением.
Механическая очистка включает использование щеток, скребков или других инструментов для физического удаления загрязнений и окалины с поверхности трубы. При химической очистке используется специальный химический раствор для растворения отложений, а при очистке водой под высоким давлением используются струи воды под высоким давлением для удаления отложений.
Важно отметить, что используемый метод очистки будет зависеть от типа и серьезности загрязнения или накипи. Рекомендуется проконсультироваться с профессиональным техническим специалистом или производителем для получения рекомендаций по выбору наиболее подходящего метода очистки для конкретной системы.
Регулярное техническое обслуживание и очистка кожухотрубных систем конденсатора могут помочь предотвратить загрязнение и накипь, обеспечивая оптимальную производительность и энергоэффективность.
Методы тестирования
Оценка производительности кожухотрубного конденсатора имеет решающее значение для обеспечения эффективной работы системы. Методы испытаний, используемые для оценки характеристик кожухотрубного конденсатора, включают:
• Измерение коэффициента теплопередачи
• Измерение падения давления
• Измерение коэффициента загрязнения
Измерение коэффициента теплопередачи включает определение скорости передачи тепла от горячей жидкости к холодной жидкости. Измерение перепада давления включает определение перепада давления на конденсаторе. Измерение коэффициента загрязнения включает определение устойчивости конденсатора к загрязнению.
Показатели эффективности
Рабочие характеристики кожухотрубного конденсатора можно оценить с помощью различных показателей производительности, в том числе:
• Общий коэффициент теплопередачи (U).
• Скорость теплопередачи (Q).
• Эффективность (ε).
• Коэффициент производительности (КПД).
Общий коэффициент теплопередачи (U) является мерой общей скорости теплопередачи между горячей и холодной жидкостью. Скорость теплопередачи (Q) является мерой количества тепла, передаваемого между горячей и холодной жидкостью. Эффективность (ε) является мерой отношения фактической скорости теплопередачи к максимально возможной скорости теплопередачи. Коэффициент производительности (COP) является мерой эффективности системы.
Проектирование и изготовление кожухотрубных конденсаторов
Основные компоненты
Кожухотрубные конденсаторы широко используются в промышленности для конденсации пара в жидкость. Основными компонентами кожухотрубного конденсатора являются кожух, трубы, трубные решетки, перегородки и опорная пластина пучка. Оболочка представляет собой цилиндрический сосуд, содержащий трубки и служащий корпусом конденсатора. Трубки обычно изготавливаются из меди, латуни или нержавеющей стали и сгруппированы внутри корпуса. Трубные решетки расположены на каждом конце корпуса и служат для поддержки и герметизации труб. Перегородки используются для направления потока жидкости и повышения эффективности теплопередачи. Опорная пластина пучка расположена в нижней части корпуса и выдерживает вес пучка труб.
Материалы конструкции
Материалы конструкции кожухотрубных конденсаторов зависят от области применения и перекачиваемых жидкостей. Оболочка и трубные решетки обычно изготавливаются из углеродистой стали, нержавеющей стали или их комбинации. Трубки обычно изготавливаются из меди, латуни или нержавеющей стали. Выбор материалов зависит от таких факторов, как коррозионная активность жидкостей, рабочая температура и давление, а также стоимость материалов.
Типы кожухотрубных конденсаторов
Кожухотрубные конденсаторы могут быть спроектированы как с горизонтальной, так и с вертикальной ориентацией. Выбор ориентации зависит от доступного пространства, типа используемой жидкости и скорости потока. Горизонтальные конденсаторы обычно используются для низких и средних скоростей потока, тогда как вертикальные конденсаторы используются для высоких скоростей потока. Вертикальные конденсаторы также предпочтительны, когда пространство ограничено.
Фиксированная трубная решетка
В конденсаторе с фиксированной трубной решеткой трубы крепятся к трубной решетке, которая затем приваривается к корпусу. Этот тип конденсатора прост и экономичен, но имеет ограниченную гибкость. Трубная решетка может расширяться или сжиматься только в определенных пределах, что может вызвать термические напряжения и сократить срок службы конденсатора.
U-образная конструкция
В конденсаторе с U-образными трубками трубки изогнуты в U-образной форме и прикреплены к трубной решетке. Такая конструкция допускает тепловое расширение и сжатие, что снижает нагрузку на трубную решетку и увеличивает срок службы конденсатора. Конденсаторы с U-образной трубкой обычно используются в приложениях, где часто происходят циклические изменения температуры.
Тип плавающей головки
В конденсаторе с плавающей головкой трубная решетка не прикреплена к корпусу, и пучок труб может свободно перемещаться внутри корпуса. Такая конструкция обеспечивает простоту обслуживания и очистки, но она дороже, чем конденсаторы с фиксированной трубной решеткой. Конденсаторы с плавающей головкой обычно используются там, где требуется частая очистка.
Тепловой и гидравлический расчет кожухотрубных конденсаторов
Тепловой режим кожухотрубного конденсатора рассчитывается на основе массового расхода технологической жидкости и разницы температур на входе и выходе жидкости. Также учитывается коэффициент теплопередачи, который зависит от физических свойств жидкостей. Тепловой режим можно рассчитать по следующему уравнению:
Q=м * Cp * ΔT
Где Q — тепловая нагрузка, m — массовый расход технологической жидкости, Cp — удельная теплоемкость жидкости, а ΔT — разница температур между входом и выходом жидкости.
Падение давления на кожухотрубном конденсаторе является важным фактором, который следует учитывать в процессе проектирования. Падение давления вызвано сопротивлением трения жидкости при ее прохождении через трубки и оболочку. Падение давления можно рассчитать по следующему уравнению:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Где ΔP — перепад давления, f — коэффициент трения, L — длина трубки, D — диаметр трубки, ρ — плотность жидкости, а V — скорость жидкости.
Расход охлаждающей воды является важным параметром при проектировании кожухотрубного конденсатора. Расход охлаждающей воды зависит от тепловой нагрузки технологической жидкости и разницы температур между входом и выходом охлаждающей воды. Расход охлаждающей воды можно рассчитать по следующему уравнению:
м=Q/(Cp * ΔT)
Где m — массовый расход охлаждающей воды, Cp — удельная теплоемкость охлаждающей воды, а ΔT — разница температур между входом и выходом охлаждающей воды.
Чтобы обеспечить надлежащее охлаждение технологической жидкости, скорость потока охлаждающей воды должна быть достаточной для отвода тепла, выделяемого технологической жидкостью.
Наша фабрика
Наша фабрика располагает полным производственным оборудованием, передовыми технологиями производства, совершенными методами тестирования и гарантированным качеством.
Мы прошли международную сертификацию системы качества IS09001.
При проектировании, разработке и производстве охладителей воздушного компрессора/охладителя двигателя/охладителя генератора мы уделяем особое внимание качеству и удовлетворению потребностей клиентов как концепции.
На нашем заводе работают профессиональные инженеры, которые могут спроектировать и изготовить для клиентов различную продукцию и различное нестандартное оборудование.
