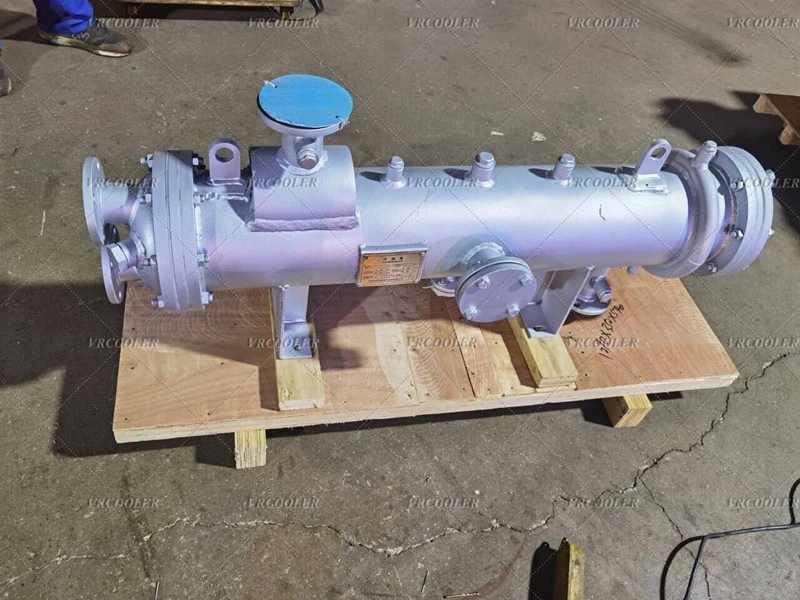

Дренажные охладители кожухотрубного типа

Охладитель слива — это теплообменное устройство, используемое для охлаждения слива или отработанной жидкости из системы. Эта жидкость может поступать из различных источников, таких как конденсат паровых систем, сточные воды промышленных процессов или слитая жидкость из системы теплопередачи. Основная цель охладителя слива — снизить температуру сливаемой жидкости до более приемлемого уровня перед ее утилизацией или дальнейшей обработкой.

Наиболее распространенными типами сливных охладителей являются кожухотрубные.
Они состоят из оболочки (цилиндрической внешней оболочки) и пучка трубок. Горячая дренажная жидкость обычно течет по трубкам, а охлаждающая среда (например, вода) течет вокруг трубок в кожухе. Трубки могут быть изготовлены из таких материалов, как медь, сталь или нержавеющая сталь, в зависимости от характера дренажной жидкости и требований к охлаждению. Кожухотрубные дренажные охладители известны своей надежностью и способностью работать в условиях высокого давления и высокой скорости потока. Например, на электростанции их используют для охлаждения конденсата паровых турбин.

Принцип работы
Процесс теплопередачи: Охладитель слива работает по принципу теплопередачи между горячей сливаемой жидкостью и охлаждающей средой. Горячая сливная жидкость поступает в охладитель и проходит через трубки или каналы. Охлаждающая среда, которой может быть воздух, вода или другая охлаждающая жидкость, течет по этим трубкам или вокруг них. Затем тепло передается от горячей дренажной жидкости к охлаждающей среде через стенки трубок. Например, в дренажном охладителе с водяным охлаждением, если горячая дренажная жидкость поступает при температуре около 90 градусов, а охлаждающая вода поступает при температуре 20 градусов, тепло будет передаваться до тех пор, пока не будет достигнута равновесная температура, в зависимости от скоростей потока и температуры. теплопередающая зона охладителя.
Расположение потоков: В дренажных охладителях существуют различные схемы потоков. В противоточной конфигурации дренажная жидкость и охлаждающая среда текут в противоположных направлениях. Эта установка часто более эффективна для теплопередачи, поскольку она поддерживает более значительную разницу температур между двумя жидкостями по длине теплообменника. В параллельном потоке две жидкости текут в одном направлении. Выбор схемы потока зависит от таких факторов, как конкретные требования к теплопередаче, природа жидкостей и доступное пространство.

Применение сливных охладителей
Производство электроэнергии: На электростанциях дренажные охладители используются для охлаждения конденсата паровых турбин. Охлаждая конденсат, его можно более эффективно рециркулировать обратно в котел. Это помогает улучшить общую энергоэффективность процесса выработки электроэнергии. Например, хорошо спроектированный дренажный охладитель может снизить температуру конденсата примерно с 90 - 100 градусов до 30 - 40 градусов, что делает его пригодным для повторного использования в системе питательной воды котла.
Промышленные процессы. Во многих промышленных процессах образуются горячие сточные воды или конденсат, которые необходимо охлаждать перед утилизацией. Дренажные охладители используются для снижения температуры этих жидкостей в целях соответствия экологическим нормам или для того, чтобы сделать отработанную жидкость более пригодной для дальнейшей обработки. Например, в процессе химического производства сточные воды из реакционного сосуда могут быть охлаждены с помощью дренажного охладителя перед отправкой на станцию ​​очистки сточных вод.
Системы HVAC: В системах отопления, вентиляции и кондиционирования воздуха (HVAC) дренажные охладители могут использоваться для охлаждения конденсата из кондиционеров. Этот охлажденный конденсат можно затем слить более безопасно и эффективно. В некоторых случаях охлажденный конденсат также можно повторно использовать в системе HVAC для таких функций, как контроль увлажнения.
